Ihr spielarmer Aufbau gewährleistet ein sehr präzises und wiederholgenaues Positionieren der Bearbeitungseinheit mit ihren bis zu 20 Standard- und Sonderwerkzeugen an den jeweiligen Bearbeitungspunkten. Weitere Pluspunkte der TP⁺ 050 sind ihre hohe Dynamik und vor allem die verfügbare Übersetzung i=21, die eine optimale Regelbarkeit der Achse durch die Maschinensteuerung ermöglichen.

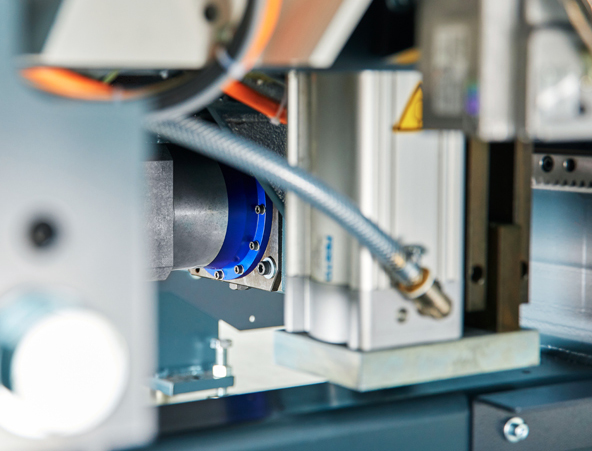

Die Auswahl der TP⁺ 050 mit Abtriebsflansch erfolgte auf Basis der Lasten und Bewegungen beim Verfahren der Werkzeugeinheit des Stabbearbeitungszentrums. Mithilfe der Auslegungssoftware cymex^® 5 wurden zusätzlich mögliche Downsizing-Potenziale sowie der Kopplungsfaktor λ (lambda) – das Verhältnis der Massenträgheiten von Getriebe und Last – überprüft.

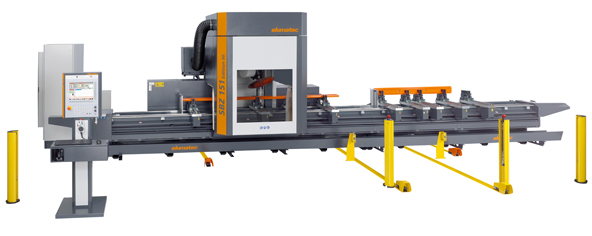

Die elumatec AG in Mühlacker (Baden-Württemberg) ist mit etwa 700 Mitarbeitern sowie Tochtergesellschaften und Händlern in über 50 Ländern der weltweit führende Hersteller von Maschinen zur Bearbeitung von Aluminium-, Kunststoff- und dünnwandigen Stahlprofilen. Das Kundenspektrum reicht vom kleinen, qualitätsorientierten Handwerksbetrieb bis zu industriellen Profilbearbeitern wie beispielsweise Automobilzulieferer, Sportausrüster, Yacht- und Segelboothersteller oder dem Waggon- und dem Fassadenbau. Das Portfolio von elumatec ermöglicht dabei für alle Unternehmensgrößen und Kundengruppen flexible und individuelle Branchenlösungen.

Müssen z. B. Gewinde für das spätere Verschrauben einzelner Elemente hergestellt werden, bohrt die Maschine zunächst alle Löcher, bevor sie das Werkzeug wechselt und dann nacheinander Gewinde in alle Löcher schneidet.

Schon dieser relativ einfache Prozess veranschaulicht, wie wichtig eine möglichst hohe Positionier- und Wiederholgenauigkeit für eine präzise Stabbearbeitung ist. Hinzu kommt, dass das Beschleunigen der Werkzeugeinheit von einem Bearbeitungspunkt zum nächsten sowie das Abbremsen und Positionieren mit höchster Dynamik erfolgt, um die Maschinenleistung zu optimieren und die Bearbeitungskosten pro Profil zu minimieren.

Das maximale Verdrehspiel von weniger als 3 arcmin und die spezifizierte Verdrehsteifigkeit von 145 Nm/arcmin stellen die geforderte Positioniergenauigkeit von 0,1 mm sowie die entsprechende Wiederholgenauigkeit sicher. Die mögliche Verfahrgeschwindigkeit von bis zu 66 m/min und die Beschleunigungsdynamik von bis zu 1,5 m/s² bei der Bewegung der bis zu 3,5 t schweren Bearbeitungseinheit erreicht das Getriebe unter anderem durch ein maximales Dreh- und Beschleunigungsmoment von 660 Nm sowie eine maximale Antriebsdrehzahl von 6.250 min^-1.

Die hochwertige Schrägverzahnung gewährleistet eine hohe Laufruhe am Abtrieb und reduziert den Einfluss von Zahneingriffsfrequenzen auf ein Minimum. Beides ermöglicht einen Wirkungsgrad von 96 Prozent – und sorgt zugleich für einen niedrigen Geräuschpegel: Selbst bei Drehzahlen von 3.000 Umdrehungen pro Minute erreicht er höchstens Gesprächslautstärke.
